Dlaczego lampa LED w przyczepie świeci źle po podłączeniu — schemat przewodów i typowe pomyłki

Montaż nowych elementów oświetleniowych w przyczepie samochodowej lub lawecie często wiąże się z technicznymi niespodziankami. Właściciel pojazdu zdejmuje starą oprawę, instaluje wariant diodowy i nagle odkrywa, że po uruchomieniu zapłonu światło mruga, świeci bardzo słabo albo całkowicie odmawia posłuszeństwa. Pojawia się dezorientacja wynikająca z układu kolorowych przewodów, zagadnień związanych ze stykami oraz prawidłowym punktem podparcia prądowego. Instalacja pracująca na napięciu 12 V wymaga ogromnej precyzji podczas diagnozowania poszczególnych pinów. Nawet najmniejszy błąd w ułożeniu kabli natychmiast blokuje pracę całego obwodu i uniemożliwia legalny wyjazd na drogę publiczną. Prawidłowa identyfikacja sygnałów wysyłanych z samochodu holującego stanowi podstawę bezpiecznego transportu.

Dlaczego instalacja 12 V w przyczepie różni się od domowych układów

Moduły oświetleniowe przeznaczone do przyczep kempingowych i lawet są zasilane prądem stałym o napięciu 12 V. Taka specyfika wymusza rygorystyczne przestrzeganie polaryzacji podczas łączenia kabli z główną wiązką. W praktyce oznacza to konieczność idealnego dopasowania bieguna dodatniego do źródła zasilania oraz ujemnego do ramy pojazdu. Odwrotne zestawienie przewodów całkowicie uniemożliwia przepływ prądu, ponieważ diody półprzewodnikowe przepuszczają elektrony wyłącznie w jednym kierunku. Niewłaściwe zwarcie przewodów może również doprowadzić do natychmiastowego przepalenia bezpiecznika w pojeździe głównym.

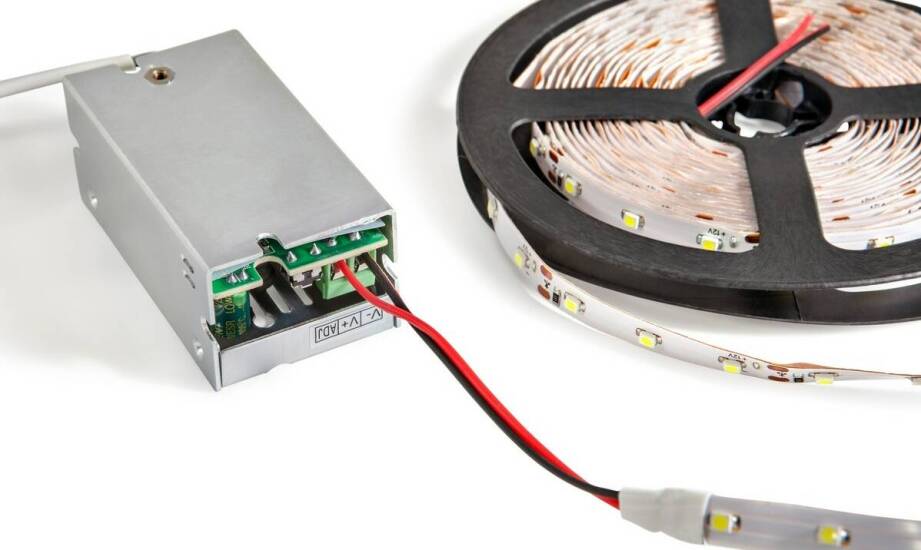

Warto dogłębnie zrozumieć tę zależność, odwołując się do codziennych doświadczeń. Standardowe oprawy diodowe montowane w budynkach mieszkalnych korzystają z prądu przemiennego 230 V. Posiadają one wbudowane zasilacze impulsowe, które automatycznie prostują napięcie i dopasowują je do potrzeb małych emiterów. W instalacji samochodowej brak wbudowanego transformatora nakłada na użytkownika obowiązek ręcznej identyfikacji każdej żyły. Dodatkowym czynnikiem utrudniającym pracę jest rola samej metalowej konstrukcji pojazdu. Stalowa rama nośna pełni funkcję ogromnego przewodnika, który zamyka obwód elektryczny, a jej zardzewiałe fragmenty potrafią skutecznie wytłumić sygnał zwrotny.

Schemat przewodów i diagnoza najczęstszych usterek po montażu

Rozszyfrowanie instalacji elektrycznej to najważniejszy etap pracy z nową oprawą oświetleniową. W uniwersalnych modułach kombinowanych kolory izolacji odpowiadają za konkretne sygnały sterujące. Powszechnie przyjmuje się, że czarna lub biała otulina wyznacza główny przewód masowy. Brązowy kabel zasila światła pozycyjne, żółty aktywuje lewy kierunkowskaz, zielony odpowiada za prawy kierunek, natomiast czerwony uruchamia mocny sygnał hamowania. Standardowa wtyczka 7-pinowa precyzyjnie powiela ten układ w swoich złączach. Pierwszy pin obsługuje lewą stronę kierunkowskazów, trzeci to prawy odpowiednik, czwarty zarządza światłem stopu, a siódmy zamyka obwód masą.

Zrozumienie tych schematów to absolutna podstawa, gdy weryfikujesz, jak podłączyć lampę led do systemu elektrycznego samochodu holującego. W wielu przypadkach poprawne ułożenie kabli to jednak za mało, by układ od razu zaczął stabilnie pracować. Po zmontowaniu elementów bardzo często dochodzi do drastycznej utraty napięcia przez słaby styk na ramie przyczepy. Metal w miejscu łączenia bywa pokryty tlenkami żelaza lub grubą warstwą farby antykorozyjnej, co stanowi naturalny izolator. Z tego powodu oczko kabla masowego trzeba mocno dokręcać wyłącznie do surowej, oczyszczonej stali.

Kolejnym groźnym czynnikiem pozostaje woda penetrująca nieszczelne puszki połączeniowe. Wilgoć z dróg błyskawicznie utlenia miedziane żyły, doprowadzając do niekontrolowanych spadków parametrów elektrycznych. Firma RYDWAN COMPANY Łukasz Osiak dostarcza właścicielom lawet i kamperów szczelne oprawy marek Fristom czy AL-KO, a także niezawodne części hamulców najazdowych. Ograniczenie liczby punktów łączeniowych na zewnątrz oraz wybór hermetycznych kloszy zawsze znacząco wydłuża żywotność całego obwodu.

Testowanie obwodu i ostateczna weryfikacja stabilności połączeń

Każda ingerencja w system elektryczny pojazdu użytkowego wymaga przeprowadzenia rygorystycznych prób obciążeniowych przed wyjazdem z garażu. Właściwa diagnoza krok po kroku ułatwia szybkie wyłapanie anomalii prądowych. Na samym początku należy uruchomić światła pozycyjne i rygorystycznie ocenić równomierność świecenia obu stron. Jeśli jedna strona wyraźnie przygasa, układ nie ma stabilnego połączenia zwrotnego z pojazdem. Następnie trzeba poprosić drugą osobę o wciśnięcie pedału hamulca, aby upewnić się, że diody reagują bez opóźnień.

Kolejnym etapem weryfikacji jest dokładne obciążenie obu kierunkowskazów. Częstą anomalią spotykaną w lawetach jest tak zwana choinka, czyli jednoczesne żarzenie się kilku różnych sekcji oprawy w momencie włączenia migacza. Zjawisko to bezpośrednio wskazuje na całkowite uszkodzenie przewodu masowego w złączu przyczepy. Prąd szuka wtedy alternatywnej drogi powrotu przez włókna innych żarówek, wywołując wysoce chaotyczne efekty wizualne na obudowie.

Przeprowadzenie pełnej analizy przy użyciu narzędzi pomiarowych pozwala wiarygodnie odróżnić awarię samego źródła światła od mechanicznej usterki wiązki. Jeżeli miernik uniwersalny wskazuje pełne napięcie w gnieździe samochodu, a wszystkie styki są pozbawione śniedzi, usterka leży we wnętrzu modułu. Bezpieczna eksploatacja i uniknięcie mandatów wymagają dbałości o czystość złączy oraz stosowania komponentów przeznaczonych do pracy w trudnych warunkach drogowych.
